應力儀WYL-2D市場價 : 14000元

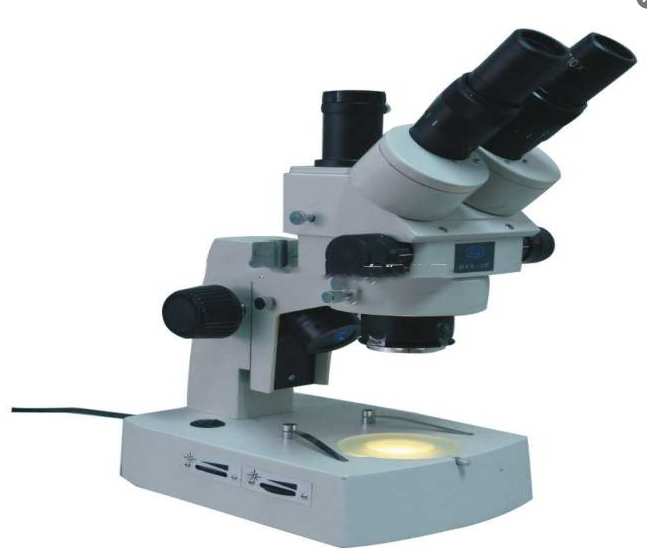

連續變倍顯微應力儀WYL- 2D性能特點

1.應力測定范圍560nm ( -***干涉色)

2、全波片光程差560nm (毫微米)

3.有立體感強的清晰而正立的圖象

4.連續變佶即只需-次調焦 .就能隨意設定合適的放大率

5.可接配攝像或常規及數碼照相系統(選配)

連續變倍顯微應力儀WVL- 2D產品資料

1.全波片光程差: 560nm (毫微米)

2.目鏡筒:雙目,三目。雙目瞳距: 55-77mm.視度調節:土5屈光度

3.照明系統:可調上光源鹵素燈15W/6V ,下光源L ED燈T10W/9V

4.包裝規格長x寬x高(46x32x30cm)

5.重量:毛重7.5kg.凈重: 6.5kg

6.顯微應力儀WYL-2D放大倍率:

物鏡         目鏡      總放大率     視場直徑mm     工作距離

0.7-4.5x     WF10x        7-45x        31.2-5.1            93

連續變倍顯微應力儀WYL 2D應力儀校驗器

選擇配市場價:2900元

標準片技術要求及使用方法

1.儀器中的標準片是供使用者鑒別試樣中的光程差比較用,標準片分尋常光與非常光二二個振動方向排列,這樣不論試樣從那***個方向進 光，都可以從標準片中看到與試樣相接近或相同的干涉色,用不著轉動試樣或標準片.標準片共分8小格[/8~1^] (近似值) , 每格 光程差為60~80mn (具體數值標注在蓋板上)本標準片使用方便.初學者易于熟惡和拳握,是監別試樣中程差大小的*簡便方法。2.使用方法

(1)先把標準片放在應力儀毛玻璃瓶中心位置上旋轉標準片.直到在視場中看到亮度(與工作臺成45角即消光后轉45。)的干涉圖樣為止，把觀察到干涉圖樣慢慢推向***邊(仍能看到干涉圖樣)可作標準。

(2)把待測試樣放在毛玻璃瓶中心位置上旋轉試樣直到在視場中看到亮度“亮的干涉圖樣為止。在標準片中看到干涉色與試樣相接近或 相同的干涉色.對應標準片蓋板上讀出數值。即是試樣光程差( mn )從而鑒別試樣中光程差，根據R計算出 (n1-n2 )雙折射確定玻璃的***別。

按R(n1-n2 )d或(n1-nz)=R/D

d- -被測試件的厚度(以cm作單位)

(m1-nz) - - 尋常光與非常光的折射率
